Solución de atornillado para barra conductora de aluminio plateada

Tarea

El Grupo KERN-LIEBERS, fabricante de piezas estampadas de preci- sión, ha desarrollado una técnica para revestir barras conductoras de aluminio lineales con plata. El reto consiste en fijar estas barras conductores revestidas en su lugar mediante tornillos. El atornillado directo no es posible debido a las propiedades de relajación del aluminio. La solución consiste en integrar un casquillo de cobre en la barra conductora, lo que permite una conexión permanente y eléctricamente conductora, que luego se usa para realizar la fijación por tornillos.

Solución

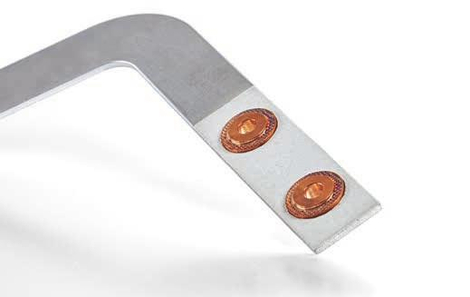

Para su realización, el casquillo de cobre se coloca en un orificio preperforado en la barra conductora. Este casquillo está diseñado con un cuello sobredimensionado que permite la transmisión de vibraciones ultrasónicas torsionales a través de un sonotrodo. El casquillo de cobre se une a la capa de plata mediante soldadura por ultrasonidos, con lo que se mantiene la integridad del revestimiento de plata.

Ventajas de esta configuración

El revestimiento de plata aumenta la compatibilidad de la soldadura por ultrasonidos a nuevas aleaciones de aluminio. La soldadura por ultrasonidos permite la unión confiable y estable a largo plazo de metales no ferrosos con una resistencia de contacto eléctrico mínima. La producción de barras conductoras con aguje- ros perforados ahorra costos. Al integrar el revestimiento de plata en el proceso de producción de las barras conductoras, se evitan los costos adicionales de transporte para el revestimiento externo.






Solución de atornillado para barra conductora de aluminio plateada
